Das Vierwegeventil in Wärmepumpen

📥 Kostenlose PDF herunterladen

Hol dir die kompakte Übersicht als PDF – ideal zum Speichern, Lernen oder Weitergeben an Azubis.

Jeder kennt den Verdichter.
Jeder redet über COP, Effizienz, Invertertechnik.

Aber kaum jemand spricht über das Bauteil, das überhaupt erst möglich macht, dass eine Anlage heizen und kühlen kann.

Das Vierwegeventil.

Unscheinbar.
Oft übersehen.
Aber ohne dieses Ventil wäre eine Wärmepumpe einfach nur eine Klimaanlage mit einem festen Kreislauf.

Und genau deshalb schauen wir heute sauber und verständlich drauf.

Was macht das Vierwegeventil eigentlich?

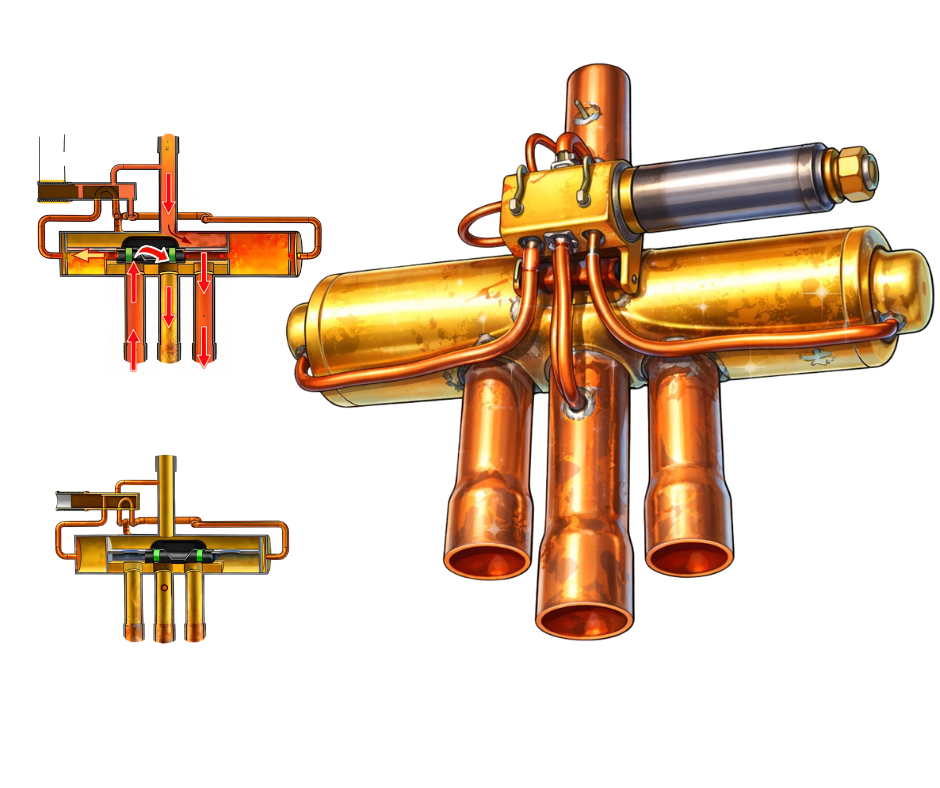

Ein Vierwegeventil ist ein Umschaltventil im Kältekreislauf.

Es besitzt vier Anschlüsse und sitzt zwischen Verdichter und Wärmetauschern.
Seine Aufgabe ist es, die Strömungsrichtung des Kältemittels umzudrehen.

Im Kühlbetrieb bleibt es in Grundstellung.
Im Heizbetrieb wird der Kreislauf umgekehrt.

Das bedeutet konkret:

• Der Innentauscher wird vom Verdampfer zum Verflüssiger

• Der Außentauscher wird vom Verflüssiger zum Verdampfer

• Der Heißgasstrom wird umgelenkt

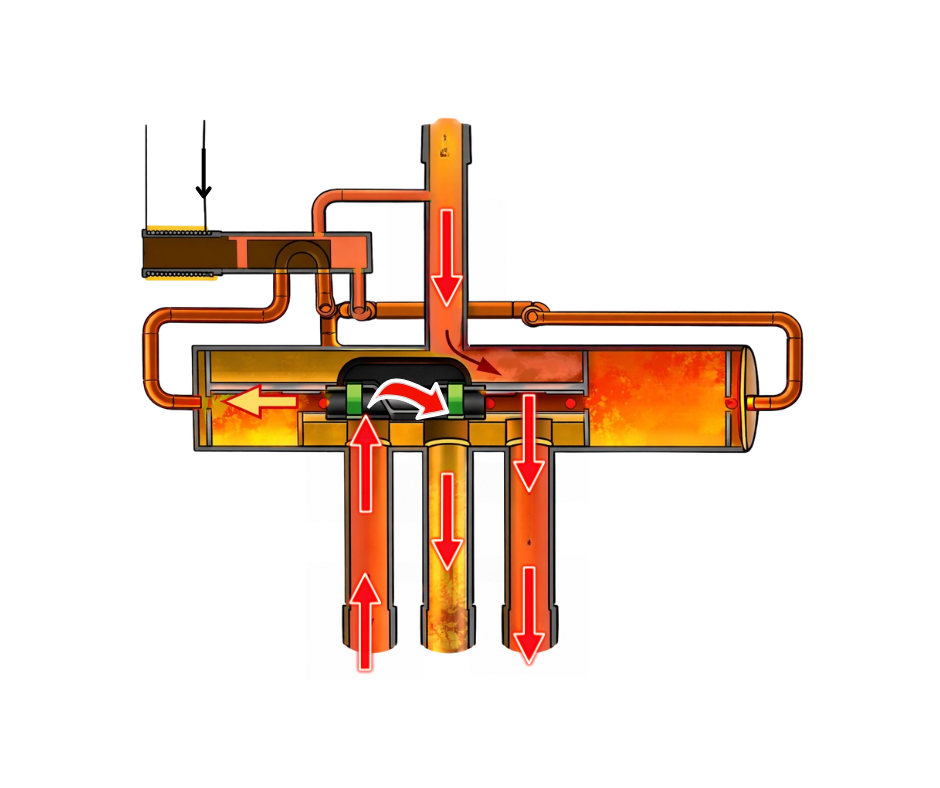

Die Umschaltung erfolgt meist elektromagnetisch über ein Pilot-Magnetventil.
Im Inneren bewegt sich ein Schieber, der druckabhängig arbeitet.

Einfach gesagt:
Das Ventil entscheidet, wohin das heiße Gas fließt.

✅ Warum ist das wichtig?

Ohne Vierwegeventil keine Reversibilität.

Und ohne Reversibilität keine echte Wärmepumpe.

Es ermöglicht:

• Heizen und Kühlen mit einem System

• Automatische Umschaltung

• Kompakte Bauweise

• Kosteneffizienz im Vergleich zu zwei getrennten Systemen

Das ist keine Spielerei – das ist Systemlogik

⚙️ Wie funktioniert der Betrieb?

Im Kühlbetrieb:

Der Verdichter fördert Heißgas zum Außentauscher.
Dort gibt das Kältemittel Wärme an die Umgebung ab und verflüssigt sich.
Im Innentauscher verdampft es und entzieht dem Raum Wärme.

Das Ventil bleibt in Grundstellung.

Im Heizbetrieb:

Das Vierwegeventil kehrt die Strömungsrichtung um.
Der Innentauscher wird zum Verflüssiger.
Der Außentauscher arbeitet als Verdampfer und entzieht der Außenluft Wärme.

Aus einer Klimaanlage wird eine Wärmepumpe.

📥 CTA – PDF herunterladen

Wenn du das sauber als Lernübersicht haben willst:
👉 Hol dir die kostenlose PDF

Ideal für:

• Ausbildung

• Prüfungsvorbereitung

• schnelles Nachschlagen im Betrieb

⚠️ Value – Nachteile & Praxisrealität

Natürlich ist nicht alles perfekt.

Ein Vierwegeventil:

• erhöht die Systemkomplexität

• ist ein zusätzliches Bauteil

• kann bei Defekt Heiz- oder Kühlbetrieb lahmlegen

• benötigt saubere Installation und Wartung

Undichtigkeiten, Verschmutzungen oder Schieberprobleme können die Funktion beeinträchtigen.

Deshalb gilt:
Saubere Lötstellen, sauberes Arbeiten, sauberes System.

Fazit aus der Praxis

Das Vierwegeventil ist kein „Nice-to-have“.
Es ist das Herzstück der Reversibilität.

Es macht aus einem einfachen Kältekreislauf ein flexibles, modernes System.

Technisch bewährt.
Mechanisch robust.
Aber nur so gut wie die Installation dahinter.

Und genau da trennt sich Theorie von Handwerk.
